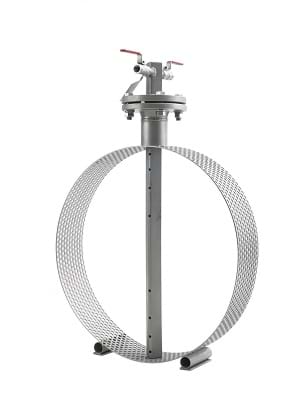

Pitot Tüp Fark Basınç Akış Ölçerler

Doymuş veya aşırı ısıtılmış koşullarda düşük, orta ve yüksek basınçlı buharın doğru akış ölçümü için

Buhar için SDF-Sensörleri, aşırı ısıtılmış veya doymuş buharın akış veya ısı miktarının ölçülmesi gereken her yerde sıklıkla kullanılır. 35 yılı aşkın bir süredir sahada güvenilir, istikrarlı ve doğru oldukları kanıtlanmıştır.

Sağlam teknolojisi ve basit ölçüm prensibi sayesinde, SDF-Sensörleri zor koşullar altında kullanılabilir ve kolay kurulumdan uzun süreli ölçüm stabilitesine kadar diğer ölçüm teknolojilerine göre önemli avantajlar sunar.

Ek avantajlar, çift yönlü akış ölçümünün yanı sıra mevcut çalışma yoğunluğunu hesaplamak için sıcaklık ve basınç ölçümünün entegrasyonudur. Bu, mevcut buhar ve ısı miktarını hesaplayabilen AccuMind® akış bilgisayarı (flow computer) tarafından desteklenir.

Buhar için FASTLOK versiyonu ile, SDF-sensörü tesis çalışmasını kesintiye uğratmadan boruya yerleştirilebilir veya geri çekilebilir. PN100'e (600# ANSI) kadar olan basınçlar için yüksek basınç seçeneği de dahil olmak üzere dört farklı versiyonda mevcutturlar. Takma ve geri çekme kolaylığı için, FASTLOK versiyonu entegre bir dişli tahrik ile donatılabilir.

Buhar için SDF-Sensörleri her yerde pratik avantajlar sunar

• Basit, hızlı ve düşük maliyetli bir kurulum sağlar,

• Mevcut bir boru hattının minimum kurulum çabasıyla akış ölçer ile donatılmasını sağlar,

• Alan kısa düz boru geçişleriyle sınırlıdır,

• Büyük boru boyutları, yüksek basınçlar ve/veya yüksek sıcaklıklar nedeniyle diğer akış ölçüm ilkelerinin uygun olmadığı ortamlarda kullanılabilir,

• Kurulum sırasında bir boru hattının çalışması kesintiye uğratılmaz veya kapatılmaz,

• Ekonomik veya teknik nedenlerle daha düşük basınç kayıpları sağlar.

Uygulamalar:

• Kızgın Buhar Debi Ölçümü

• Doygun Buhar Debi Ölçümü

• Düşük Basınç Buhar Debi Ölçümü

• Yüksek Basınç Buhar Debi Ölçümü

Buhar İçin SDF Sensörlerin Özellikleri

• Ölçülen miktar: Fark basıncı

İsteğe bağlı: Statik basınç, Sıcaklık

• Ölçülen ortam: Yüksek, orta ve düşük basınçlı buhar

Doymuş ve kızgın buhar

• Sıcaklık aralığı: Standart: 450 °C'ye kadar

Opsiyonel: 650 °C'ye kadar

• Basınç aralığı: PN 320'ye kadar (flanşlı) / ANSI #2500

istek üzerine: kaynaklı tasarım

• Çap aralığı: DN 25 … DN 3000 1" ila 120"

• Gerekli giriş ve çıkış borusu düz yolları: 7xD giriş, 3xD çıkış

• Malzeme: Standart: 1.4404 (AISI 316L)

Diğer Seçenekler ve özel malzemeler: 1.4571, 1.5415, 1.7353, 1.7380, 1.4922

ASTM A 182 Gr. F1, F11, F12, F22, F91

• Hata limiti k faktörü: ölçülen değerin ±%1'i

• Tekrar üretilebilirlik: ölçülen değerin ±%0,1'i

• Ölçüm aralığı: 1:40'a kadar (maks. akışa göre)
