Basınçlı hava ve gazlar için thermal mass akış sensörü - Kuru hava/Kurutucu sonrası
CS Instruments GmbH ürünleri uzun yıllardır gazların debi ölçümü ve tüketim ölçümü alanında liderdir. Dünyanın dört bir yanındaki müşteriler ürünlerimizin arkasındaki profesyonel desteği ve geliştirici ruhunu takdir ediyor. Uluslararası firma ağı ve sürekli büyüyen, dünya çapında satış ve servis ağı sayesinde müşterilerimize en son ölçüm teknolojisi ile hizmet veriyoruz ve optimum destek sağlıyoruz. Pek çok uygulama için özel olarak geliştirilen yazılım çözümlerimizle birlikte benzersiz şekilde etkili ve verimli bir şekilde tüketim ve debiyi ölçümü için özel olarak geliştirilmiş ve uzun vadeli kanıtlanmış sistemler sunuyoruz.
Endüstriyel kullanım için özel olarak debi sensörü VA550 (daldırma tip) ve/veya VA570 (hat tipi) geliştirilmiştir. Sağlam, darbeye dayanıklı alüminyum kalıp döküm gövde sayesinde bu debimetreler diğerlerinin yanında açık alanda da (IP67) sorunsuz bir şekilde kullanılabilir. İstek üzerine ATEX veya DVGW sertifikalı olarak da sunabiliriz.
Debi ölçüm cihazlarımızın tamamı kalorimetrik /thermal mass prensibine göre çalışmaktadır ve doğrudan termal kütle debisini ve/veya standart debiyi ölçmektedir. Ek bir sıcaklık ve basınç telafisi gerekli değildir. Standart hacim, farklı basınç ve sıcaklıklarda gaz hacimlerini karşılaştırmak için kullanılan ortak bir birimdir. Çeşitli standartları karşılamak için referans koşulları tüm sensörlerimizde doğrudan ekranda ayarlanabilir. Böylece debi ölçüm cihazı doğrudan ayarlanan standarda göre tüketim sağlar. Basınçlı hava sistemlerinde kompresör debisi ISO 1217'ye göre (1000 mbar, 20 °C) belirlenirken, teknik gazlarda genellikle DIN1343 (1013 mbar, 0°C) kullanılır.
Tüm bunlar size karmaşık mı geldi? Sorun değil! Eminiz sizin kullanım amacınıza uygun doğru bir cihazımız vardır. Bizimle iletişime geçin, uygulama durumunuza özel olarak size memnuniyetle danışmanlık hizmeti vereceğiz ve sizinle birlikte uygun cihazı bulacağız.
Sürekli ölçüm ve denetim sayesinde maliyet tasarrufu
Sensörlerimiz debi ölçümünün yanı sıra ayrıca kaçak miktarı ölçümü için de kullanılabilir. Böylece kullanıcıya olası enerji tasarrufları hakkında bilgi verirler. Daldırma seçeneği burada mevcut basınçlı hava ve gaz hatları için ideal debi ölçüm cihazıdır ve sorunsuz bir şekilde basınç altında bir ½“ küresel vana üzerinden takılabilir ve sökülebilir. Debi sensörü çeşitli şaft boylarında temin edilebilir ve çok büyük boru hattında > DN 1000 veya dikdörtgen kanallarda da kullanılabilir.
Thermal Mass Akış Ölçerlerin Özellikleri
Debi ölçüm cihazlarımız aşağıdaki gaz türleri için kullanılabilir:
• Hava / Basınçlı hava
• Karbondioksit (CO2)
• Protoksit (N2O)
• Azot (N2)
• Oksijen (O2)
• Propan (C3H8)
• Argon (Ar)
• Hidrojen (H2)
• Doğalgaz / Biyolojik gaz
• Helyum (He)
• Metan (CH4)
• Vakum
Kalibrasyon sertifikalı debi ölçüm cihazı
Cihazlarımızın teslimat kapsamında her zaman bir fabrika kalibrasyon sertifikası mevcuttur. Opsiyonel olarak Ulusal Standart bakımından izlenebilir ISO sertifikaları da temin edilebilmektedir. Diğer birçok ölçüm yönteminden farklı olarak bizim debimetrelerimizden kaynaklanan basınç kaybı önemsizdir.
VA 550 debimetrenin avantajları:
• Özellikle temizlik ve yüksek yüzey kalitesinin gerektiği durumlar için paslanmaz çelik (akışkana temas eden tüm parçalar) yapısıyla oldukça uygundur.
• Robust alüminyum housingi ile zorlu endüstriyel uygulamalarda kullanılabilir.
• Doğalgaz, hidrojen, biyogaz vb. alev alıcı gaz uygulamalarında ATEX veya DVGW onayı önerilir.
• Kütlesel doğrudan ölçümü ile hacimsel (normal/standart m3) değerlerini ölçer
• Düşük ve yüksek akışlarda oldukça hassas
• Thermal mass ölçüm prensibi sayesinde basınç ve sıcaklık kompanzasyonlu

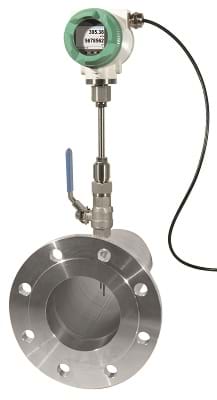

• 1/2" küresel vana ile hızlı ve kolay montaj
• Hareketli parça olmaması sebebiyle düşük bakım gereksinimi
• Akışkan ile minimum temas eden sensör uçları ile düşük basınç kaybı
VA 550 flowmetrenin teknik detayları:
• Analog 4…20 mA, pulse ve Modbus RTU (RS 485) sinyal çıkışı standart, Modbus TCP (Ethernet), PoE ve M-Bus opsiyondur.
• 100 bara kadar basınç dayanımı.
• 180°C ye kadar gaz ölçüm sıcaklığı
• IP 67 koruma sınıfı
• Ölçülen değerlerin anlık takibi için entegre ekran
• DN20 ila DN2000 arasındaki tüm hatlarda kullanılabilir, daha yüksek çaplar talep edilebilir
• Basınç altında kolay montaj
• Entegre ekran üzerinden ayar yapma imkanı
• Entegre ekran ile sıfırlanabilir sayaç
• 224 Nm/s hıza varan uygulamalar için uygun
• Standart +/-1.5% ve opsiyon +/-1% ölçülen değer hassasiyeti ve +/- 0.3% full skala hassasiyeti ile oldukça kesin ölçümler

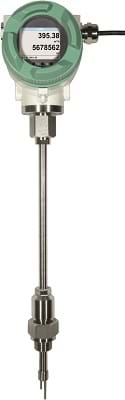

VA 550 Thermal Mass Flowmeter
