Basınçlı Hava ve Gazlar İçin Çiğlenme Noktası (Dew Point) Ölçüm Cihazları

Basınçlı havadaki ve gaz hatlarındaki çiğlenme noktası ölçümü ve nem ölçümü, ürün kalitesinin sağlanması için son derece önemlidir. Bu nedenle teslimat programımızda gazlı soğutucu kurutucularda, desikant kimyasal kurutucularda veya membran kurutucularda dew point denetimi için özel olarak tasarlanmış sabit veya mobil çözümler bulabilirsiniz. Ölçüm sistemlerimize mükemmel şekilde uyarlanmış ölçüm hazneleri, kurutucu hazneleri veya sızdırmaz hatlar gibi aksesuarlar dew point ölçüm cihazlarımız için çiğlenme noktasının ve boru hatlarındaki artık nemin sorunsuz bir şekilde denetimi için kusursuz bir komple çözümdür.

Çiğlenme noktası (dew point) ölçümü ve nem ölçümü neden bu kadar önemli?

Hava her zaman buhar halinde su içermektedir. Hava, suyun aksine sıkıştırılabildiğinden, yoğuşma sırasında su yoğunlaşır. Havanın azami nemi sıcaklığa ve hacme bağlıdır. Miktara bağlı değildir. Ortam havası nemli bir sünger gibi düşünülebilir. Sıkıştırılmamış durumda belirli miktarda suyu çekebilir. Sünger sıkıştırıldığında ise suyun bir kısmı dışarı çıkar. Suyun kalan kısmı sünger kuvvetlice sıkıştırılsa bile içinde kalır. Sıkıştırılmış havada da benzer bir durum söz konusudur.

Çiğlenme noktası (dew point) tam olarak nedir?

Hava her sıcaklıkta azami miktarda suyu buhar halinde absorbe edebilir. Hava ne kadar sıcak olursa o kadar fazla su absorbe edilebilir. Çiğlenme noktası, yoğuşma suyu oluşmadan havanın soğutulabildiği sıcaklıktır.

Basınç çiğlenme noktası (pressure dew point) nedir?

Basınç çiğlenme noktası, yoğuşma suyu oluşmadan sıkıştırılmış havanın soğutulabildiği sıcaklıktır. Basınç çiğlenme noktası sıkıştırma son basıncına bağlıdır. Basınç düştüğünde basınç çiğlenme noktası da düşer. Bu nedenle basınçlı hava için sadece basınç çiğlenme noktası ölçüdür. Atmosferik çiğlenme noktası yanıltıcıdır ve kullanılmamalıdır.

Nem Ölçerlerin Özellikleri

Nem sensörlerimiz aşağıdaki gaz türleri için kullanılabilir:

•  Hava / Basınçlı hava

•  Karbondioksit (CO2)

•  Azot (N2)

•  Oksijen (O2)

•  Argon (Ar)

•  Hidrojen (H2)

•  Doğalgaz / Biyolojik gaz

•  Metan (CH4)

•  Diğer karışımlar talep üzerine

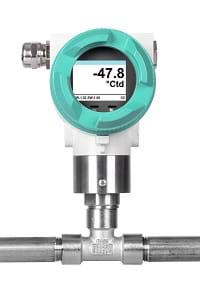

FA 550 açık alanda çiğlenme noktası ölçümü için çok uygundur ve zorlu endüstriyel koşullar altında da çiğlenme noktasını güvenilir bir şekilde belirler.

FA 550 çiğlenme noktası (dew point) sensörünün özel avantajları:

• Dayanıklı, su geçirmez alüminyum kalıp döküm mahfaza, IP 67

• Alarm rölesi – sınır değerli tuşlar ile ayarlanabilir (mak. 60VDC, 0,5 A)

• 4...20 mA Analog çıkış

• İsteğe bağlı: 2 adet 4...20 mA Analog çıkış örneğin çiğlenme noktası ve sıcaklık için

• Aşırı uzun süreli sağlamlık

• Hızlı uyum süresi

• 500 bar’a kadar hava geçirmez (isteğe bağlı)

• YENİ: Modbus-RTU arayüz

• YENİ: Ethernet-Arayüz (isteğe bağlı)

• YENİ: İyileştirilmiş değerlendirme elektroniği ile daha yüksek sensör sinyali çözülmesi

• YENİ: El cihazı veya CS Servis Yazılımı ile yerinde sensör teşhisi

• Modbus üzerinden okunabilir: Basınç çiğlenme noktası [°Ctd.], sıcaklık [°C], bağıl net [%rF], net Nem [g/m3], nem seviyesi [g/m3], nem oranı V/V [ppmV/V] su buharı parçacık basıncı [hPa], Atmosferik çiğlenme noktası [°Ctd.atm]

Uygulama alanları

• Desikant kimyasal kurutucu / Membran kurutucu ve soğutucu gazlı kurutucuya göre basınçlı hava sistemlerinde çiğlenme noktası ölçümü

• Örneğin aşağıdaki gazlarda artık nem ölçümü ve çiğlenme noktası ölçümü:

Oksijen, azot, argon, hidrojen, doğalgaz, biyogaz...

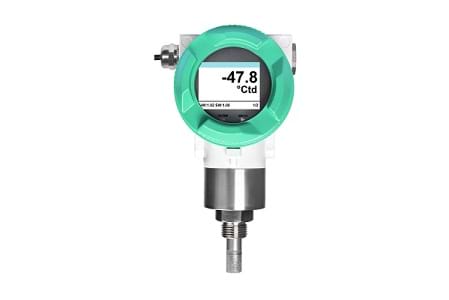

FA 550 Dew Point Sensor -80...20°Ctd
